Укладка плит ПЗК

Опытные сотрудники нашей организации всегда рады помочь с расчетами количества плит ПЗК на Вашу прокладываемую кабельную линию. Для корректного расчета расхода плит ПЗК на кабельные трассы с разнородными участками (с разной шириной траншеи, типом прокладываемого кабеля) необходимо предоставить данные: длину траншеи и количество ниток кабеля.

Для самостоятельного расчета, предлагаем Вашему вниманию рекомендуемые схемы закрытия кабельных линий плитами ПЗК 240*480*16мм (в соответствии с утвержденной Технологической картой на покрытие кабелей, проложенных в траншее, плитами ПЗК (от 8 августа 2011 г. N 04-08.2.1-0002-11)

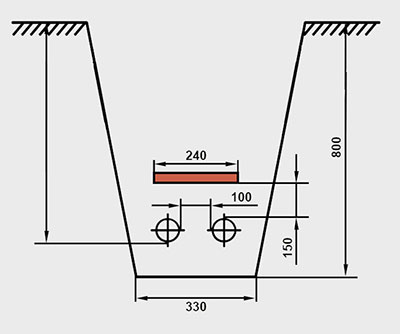

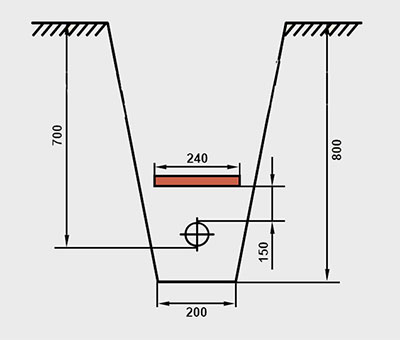

Схема 1. Защита одной кабельной линии из одиночного кабеля плитами ПЗК 240х480х16 мм, уложенными в 1 ряд Схема 2. Защита двух кабельных линий из одиночных кабелей, расположенных параллельно, плитами ПЗК 240х480х16 мм, уложенными в 1 ряд

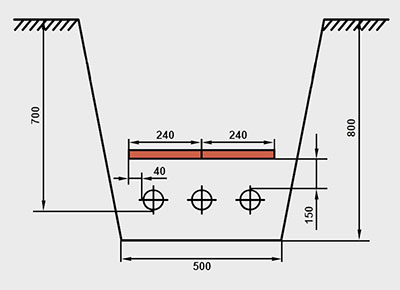

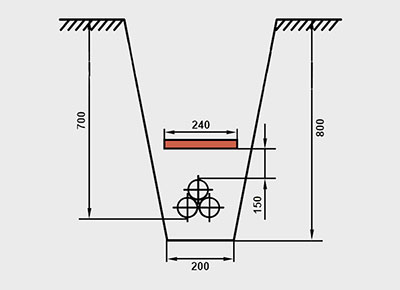

Схема 3. Защита трех кабельных линий из одиночного кабеля, расположенных параллельно, плитами ПЗК 240х480х16 мм, уложенными в 2 ряда Схема 4. Защита кабельной линии из трех кабелей в связке плитами ПЗК 240х480х16 мм, уложенными в 1 ряд

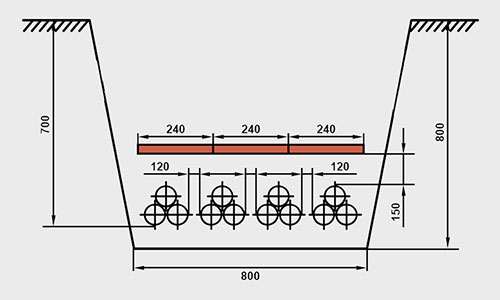

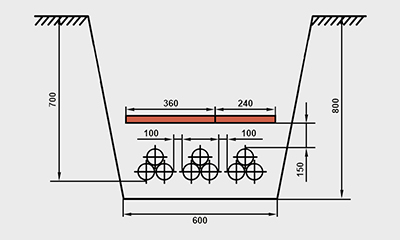

Схема 5. Плитами 240х480х16мм, уложенными в три ряда, осуществляется защита 4-х кабельных линий, расположенных параллельно, состоящих из 3-х кабелей в связке Схема 6. Защита трех кабельных линий, состоящих из трех кабелей в связке, расположенных параллельно, плитами ПЗК 480х240 мм и 480х360 мм, уложенными в 2 ряда.
