Инструкция по установке водоотводных каналов

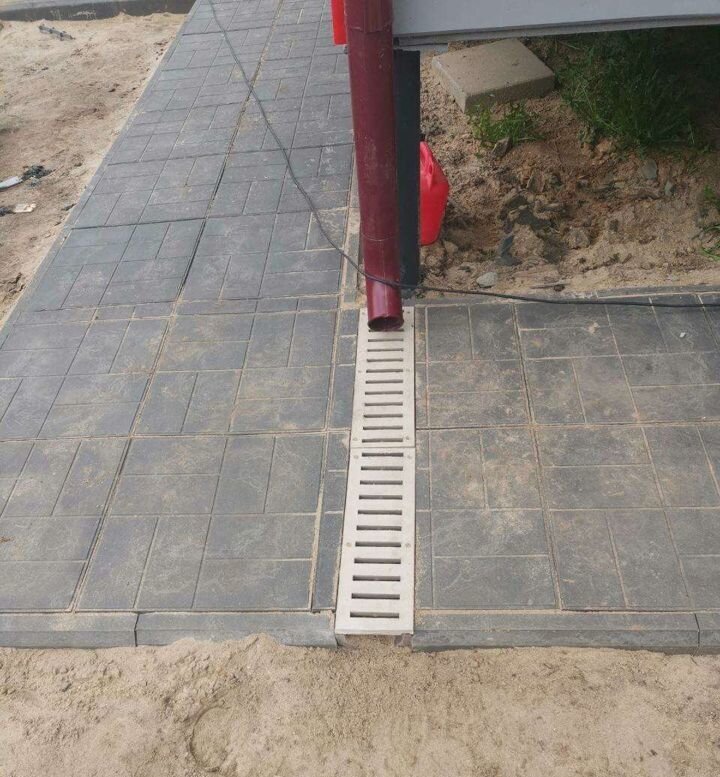

Канал водоотводный (лоток) ППК светло-серый 1000*140*70 мм Nipost комплектуется двумя решетками полимерпесчаными 500*140*20 мм Nipost ипредназначен для поверхностного водоотведения. Лоток и решетка изготавливаются из долговечного, водонепроницаемого, ударопрочного композитного материала. Лотки имеют удобное крепление (крепятся «шип-паз» между собой), сверху лоток накрывается полимерпесчаной решеткой шириной 140 мм. В конструктиве нашей решетки предусмотрено не 3, а 4 отверстия под саморезы - для наилучшей фиксации решетки на лотке. Даже если каналы накрываются решетками неравномерно (такое делается для фиксации и выравнивания места соединения каналов), отверстие под саморез на решетке не окажется в месте соединения лотков друг с другом.

Канал имеет следующие технические характеристики: DN100 (условный проход 100 мм) A15 (максимально допустимая нагрузка на изделие – 1,5 тн); B125 (можно укладывать уже в местах, где иногда проезжают легковые машины. Допустима укладка таких лотков на парковках, если нагрузка на них не превышает 125 кН)

Памятка по монтажу водоотводных каналов и решеток для поверхностного водоотвода

  1. Необходимо спланировать и разметить площадь под укладку системы поверхностного водоотвода, после чего подготавливаются траншеи для укладки ливневых лотков. Глубина траншеи выбирается с запасом исходя из высоты устанавливаемого лотка, высоты решетки (если она планируется), последующего уплотнения грунта на дне траншеи и укладки цементной подложки.
  2. После подготовки траншеи, на ее дно укладывается подготовленный песчано-цементный раствор высотой 5 см.
  3. На подготовленный раствор устанавливается ливневый лоток по центру траншеи.
  4. После установки лотков необходимо дождаться пока раствор затвердеет (обычно около суток).
  5. Когда раствор «схватился» необходимо сделать обратную засыпку и выравнивание - заполнить зазоры между стенками траншеи и лотка песком, утрамбовать.
  6. Завершающим этапом монтажа водоотводного канала является установка решетки лотка. Ее можно надежно закрепить с помощью саморезов (4шт.на 1 решетку). Для домашних хозяйств советуем не закреплять решетку саморезами, а оставить на лотке свободно (незакрепленная решетка удерживается внутренними пазами и не смещается при нагрузке). При установке решетки без крепления на саморезы у вас будет возможность в дальнейшем прочищать каналы без предварительного демонтажа решетки (т.е. просто поднять решетку и прочистить слив от мусора, осенних листьев, песка и пр.).
